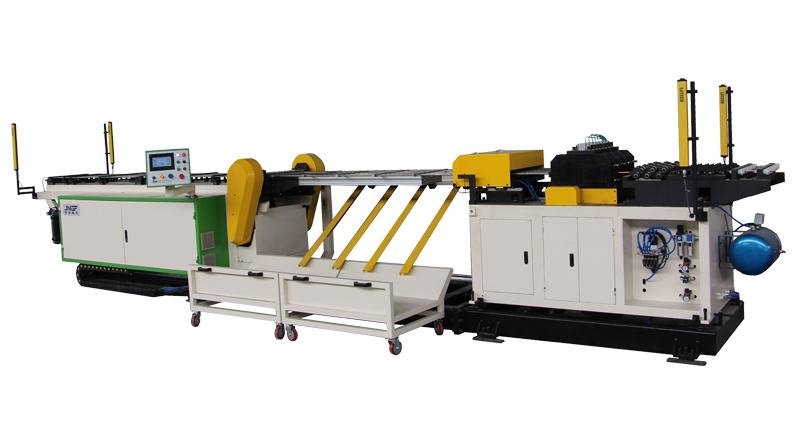

全自动发夹型长U机的结构特点:
全自动发夹型长U机结构形式:
伺服定尺及退料,液压系统采用定量液压泵,摆动油缸驱动弯曲。整机由料架、切割机和弯曲机组成,弯曲机能在长度方向移动,以实现不同长度工件的生产。自动循环过程:校直→送入→压紧→切割→上弯→抽芯→松开→卸料→复位。
料架:
龙门料架(内抽式):适合9.52以下规格铜管;
单工位电驱动料架:铝合金料盘(承载重量≤150Kg);
双工位电驱动料架:铝合金料盘(承载重量≤150Kg)
校直装置:
校直轮交叉布置在水平与垂直面上,从二个平面对铜管进行整圆与校直;
无料检测:采用光电开关检测,布置于校直轮前面,检测有无铜管;
送料装置:采用磨擦送料方式,其结构形式为气缸压同步带送料;
铜管切割装置:采用外滚刀切割铜管,切割时喷油雾润滑,每根铜管切割深度可分别调整;
弯曲装置:由弯曲夹紧、弯曲回转、弯曲托模升、降几部分组成;
卸料、抽芯、芯轴装置:以上装置均安装在导轨上。铜管弯曲完成后,在弯曲模夹紧状态下,活动芯轴由油缸驱动,退出弯曲切点部位,然后卸料,伺服电机通过滚珠丝杆驱动卸料座快速向前,卸下发夹管;
发夹管长度调整装置:在发夹管长度规格改变时,应通过长度调整装置进行调整;
安全光栅:设备两侧设计有安全光栅,保护操作人员人身安全;
3:全自动发夹型长U机配置:
电控系统PLC:采用三菱、欧姆龙等著名品牌;
气动元件:采用SMC, 亚德客、宁波甬兴等高端品牌;
液压系统:采用油研
电气元件:采用施耐德、上海索能、欧姆龙、三菱、富士等
